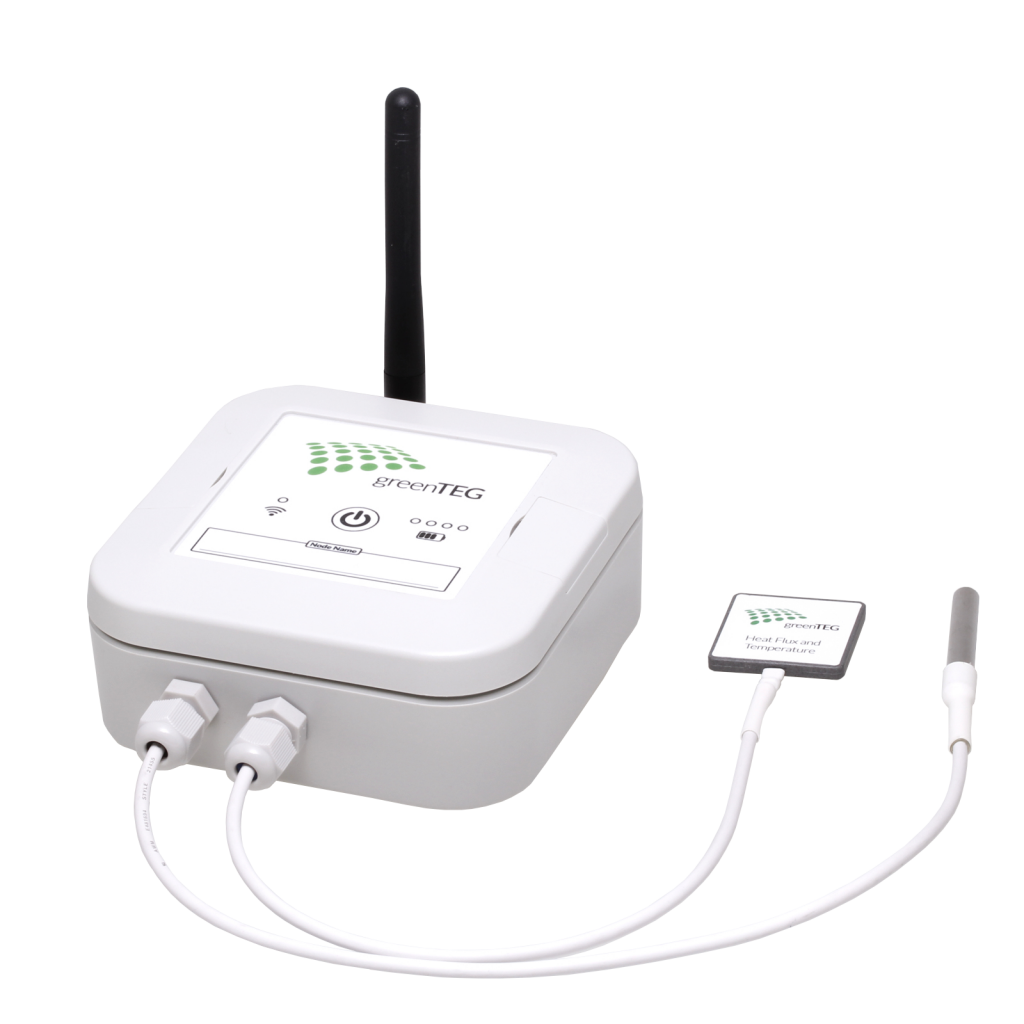

gO Measurement System

gO Measurement System은 U-Value, R-Value, 온도 및 습도의 동시 측정이 가능한 무선 다중 채널 측정 시스템입니다.

- Wireless

LoRaSC 라디오 링크 (868 / 915MHz)를 통해 게이트웨이에 연결되며 최대 16개의 센서 노드로 구성되어 WiFi 또는 모바일 연결을 사용할 수 없는 환경에서도 시스템을 사용할 수 있습니다.

게이트웨이는 글로벌 2G / 3G 모듈을 통해 인터넷에 연결되며 모든 측정 데이터는 클라우드 서버에 업로드 되어 실시간 측정결과 분석이 가능합니다.

- Weather-Proof

gO Measurement System은 IP44 등급의 방수방진 기능으로 인하여 실내 및 실외 사용이 적합한 전천후형 무선 측정 시스템으로 휴대하기 쉽고 어려운 환경에서도 손쉽고 정확한 측정이 가능합니다.

  • 간편한 설치 및 사용
  • 클라우드를 통한 실시간 원격 모니터링
  • 최대 16 개의 센서 노드를 통한 동시 측정
  • 열관류율 (W/(m²K)), 열유속율 (W/m2) 표면 및 주변 온도 (°C)의 측정
  • 표준 ISO 9869 및 ASTM C1046 / ASTM C1155와 호환 가능
  • 최대 7일의 배터리 수명

일반적인 사용 사례

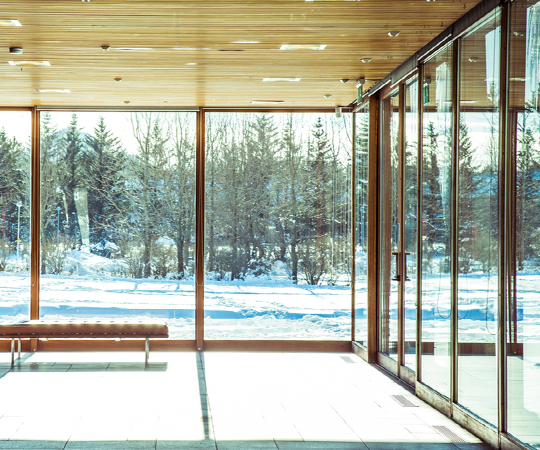

u-value-app2
개조 및 신축 공사의 품질 검사

에너지 효율 개선이 필요한 노후 건축물의 리모델링전 정확한 U-값 측정을 통한 진단으로 단열성능의 문제점 및 개선방안을 적절히 제시하여 비용대비 높은 효과를 누릴수 있습니다.

u-value-app1
건물에너지 효율개선 계획

에너지 효율 개선이 필요한 노후 건축물의 리모델링전 정확한 U-값 측정을 통한 진단으로 단열성능의 문제점 및 개선방안을 적절히 제시하여 비용대비 높은 효과를 누릴수 있습니다.

u-value-app3
실내의 위생과 쾌적성 최적화

실내 습도 및 표면 온도 측정을 통해 결로 및 곰팡이의 원인을 분석하거나 대비할 수 있습니다. 이로 인한 하자를 방지하여 위생적이고 쾌적한 실내환경을 조성할 수 있습니다.

u-value-app4
기술개발 및 품질관리

정확한 열관류율의 지속적인 모니터링을 통하여 새로운 단열재의 단열성능 향상을 위한 연구개발과 생산 및 품질관리에 큰 도움을 기여합니다.

Product Components

Features

  • 배터리 전원 공급 (전원 공급 작동 가능)
  • 2~7 일 배터리 수명 1 (충전식)
  • 높은 휴대성
  • 전세계 2G / 3G 인터넷 연결
  • IP44 등급의 방수방진
  • 배터리 잔량 및 연결 상태 표시
  • 최대 16 개의 측정 노드 연결 가능 (요청시 추가 가능)

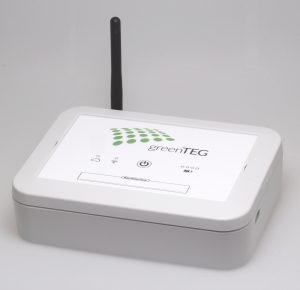

Specification

Article NumberA-257611
Dimensions175 x 155 x 45 (with folded antenna)
Weight [g]ca. 650
IP-Rating (enclosure)minimum IP44 (weatherproof, splash water)
Operational temperature range [°C]-20 to +60
Battery2~7 days battery life (internal battery), expandable with external power bank
Power supplyUSB-C charger (A-001162) (mains operation possible) or power bank
Wireless connection to the measuring nodesLoRaSC-protocol (868 / 915 MHz)
Internet connection2G/3G mobile communication quad band (globally)

Features

  • 배터리 전원 공급
  • 최대 7 일의 배터리 수명 (충전식)
  • 휴대용 (무선)
  • 긴 무선 범위 (~1 km 또는 층 이상)
  • IP44 등급의 방수방진
  • 배터리 잔량 및 연결 상태 표시

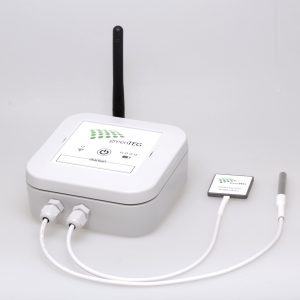

Specification

Article NumberA-257658 (type 1)A-257453 (type 2)A-257517 (type 3)
Sensor Type
  • combined heatflux /
    surface temperature
    sensor

  • ambient air
    temperature sensor
  • surface temperature
    sensor

  • ambient air
    temperature sensor
  • combined humidity
    and ambient air
    temperature sensor
Dimensions100 x 120 x 40mm (with folded antenna)
Weightapprox. 250g
IP-Rating (enclosure)minimum IP44 (weatherproof, splash water)
Operational temperature range [°C]-20 to +60
Battery7 days battery life (internal battery), expandable with external power bank
Power supplyUSB-C charger (A-001162) (mains operation possible) or power bank
Wireless connection to the gatewayLoRaSC-protocol (868 / 915 MHz)
Transmitting powerUp to 20 dBm (100 mW)
Sensor inputs2 (factory-configured)

Features

  • 높은 정확도
  • 견고한 저잡음 설계
  • 간편한 착탈식 설치
  • 매우 낮은 전력 소비

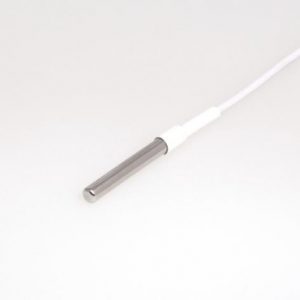

Specification

Article numberIncluded in A-257658 (type 1) and A-257453 (type 2)
MaterialChromium-Nickel-Steel
Dimensions covering5 x 50mm
Cable length450mm
IP-Rating (enclosure)minimum IP44 (weatherproof, splash water)
Operational temperature range [°C]-50 to +80
Accuracy [°C]+/- 0.1
Resolution [°C]0.01

Features

  • 높은 정확도
  • 견고한 저잡음 설계
  • 간편한 착탈식 설치
  • 매우 낮은 전력 소비

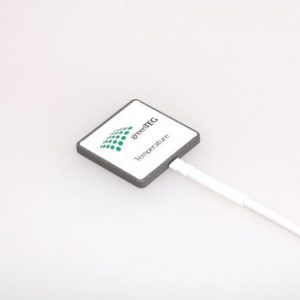

Specification

Article numberIncluded in A-257453 (type 2)
MaterialThermally conductive polymer
Dimensions covering30 x 30 x 3.3mm
Cable length450mm
IP-Rating (enclosure)minimum IP44 (weatherproof, splash water)
Operational temperature range [°C]-50 to +80
Accuracy [°C]+/- 0.1
Resolution [°C]0.01

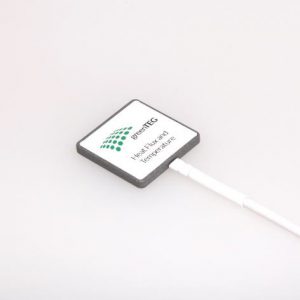

Features

  • 고해상도 열유속 측정
  • 높은 정확도
  • 견고한 저잡음 설계
  • 간편한 착탈식 설치
  • 매우 낮은 전력 소비
  • 통합된 표면 온도 측정 센서

Specification

Article numberIncluded in A-257658 (type 1)
MaterialThermally conductive polymer
Dimensions covering30 x 30 x 3.3mm
Cable length450mm
IP-Rating (enclosure)minimum IP44 (weatherproof, splash water)
Operational temperature range [°C]-50 to +80
Accuracy temperature measurement [°C]+/- 0.1
Resolution temperature sensor [°C]0.01
Accuracy heatflux measurement [%]+/- 3
Resolution heatflux sensor [W/m2]0.09
Measurable heatflux range [kW/m2]+/- 35
Min./Avg.2 heatflux sensor sensitivity
[μV/(W/m2)]
10/20

Features

  • 고해상도 습도 측정
  • 높은 정확도
  • 견고한 저잡음 설계
  • 간편한 착탈식 설치
  • 매우 낮은 전력 소비
  • 통합된 대기 온도 측정 센서

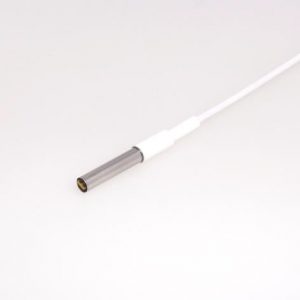

Specification

Article numberIncluded in A-257517 (type 3)
MaterialChromium-Nickel-Steel
Dimensions covering5 x 45mm
Cable length450mm
IP-Rating (enclosure)minimum IP44 (weatherproof, splash water)
Operational temperature range [°C]-50 to +80
Accuracy temperature measurement [°C]+/- 0.3
Humidity measuring range [%]0 - 100 RH
Accuracy humidity measurement [%]+/- 2 RH

Features

  • 실시간 데이터 모니터링
  • 측정 노드와 게이트웨이의 실시간 연결 상태 표시
  • 개인 로그인 계정
  • 열관류율(U-값), 열저항도(R-값) 및 습도 동시 측정 가능
  • ISO 적합성에 관련 U-value 측정을 위한 상태 표시
  • 측정 데이타의 구조화된 보고서 제공
  • 다운로드 가능한 데이터
  • 간단한 데이터 및 비용 관리
  • 높은 데이터 보안
  • 인터넷에 연결된 모든 장치에서 접속가능
  • 지속적인 업데이트 및 유지 관리
